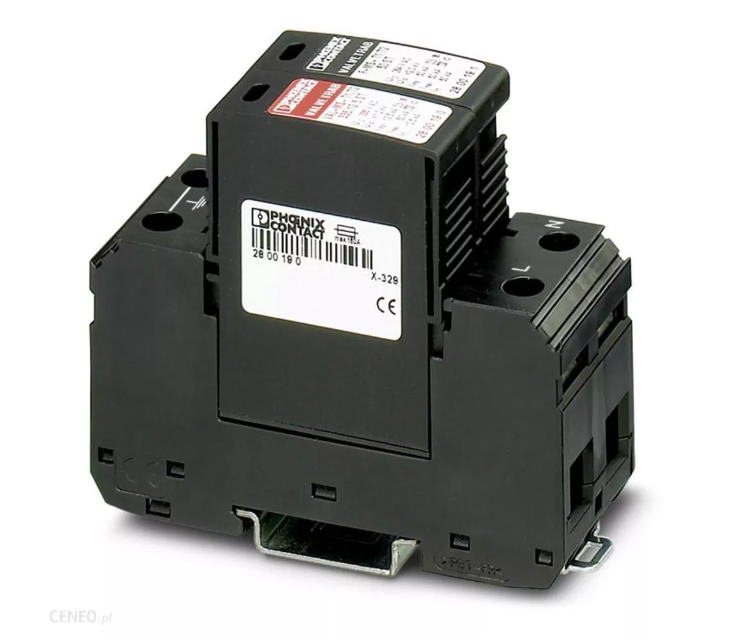

Ogranicznik przepięć PHOENIX VAL-MS-T1/T2 335/12.5/1+1

Cena: 578,00

Kod:

Napięcie znamionowe UN: 240 V AC (TN-S)

Częstotliwość znamionowa fN: 50 Hz (60 Hz)

Najwyższe napięcie pracy UC (L-N): 335 V AC

Najwyższe napięcie trwałe UC (L-PE): 335 V AC

Najwyższe napięcie pracy UC (N-PE): 264 V AC

znam. prąd obciążenia IL: 80 A

Prąd przewodu ochr. IPE: ≤ 5 µA

Pobór mocy w trybie czuwania PC: ≤ 270 mVA

Znamionowy prąd odprowadzany In (8/20) µs (L-N): 12,5 kA

Znamionowy prąd odprowadzany In (8/20) µs (L-PE): 12,5 kA

Znamionowy prąd odprowadzany In (8/20) µs (N-PE): 50 kA

Maks. prąd wyładowczy Imax (8/20) µs: 50 kA

Probierczy prąd piorunowy (10/350) µs (L-N), ładunek: 6,25 As

Probierczy prąd piorunowy (10/350) µs (L-N), energia właściwa: 39 kJ/Ω

Probierczy prąd piorunowy (10/350) µs, (L-N) wartość szczytowa prądu Iimp: 12,5 kA

Probierczy prąd piorunowy (10/350) µs (L-PE), ładunek: 6,25 As

Probierczy prąd piorunowy (10/350) µs (L-PE), energia właściwa: 39 kJ/Ω

Probierczy prąd piorunowy (10/350) µs, (L-PE) wartość szczytowa prądu Iimp: 12,5 kA

Probierczy prąd piorunowy (10/350) µs (N-PE), ładunek: 25 As

Probierczy prąd piorunowy (10/350) µs (N-PE), energia właściwa: 625 kJ/Ω

Probierczy prąd piorunowy (10/350) µs, (N-PE) wartość szczytowa prądu Iimp: 50 kA

Sumaryczny prąd odprowadzany Itotal (8/20) µs: 50 kA

Sumaryczny prąd odprowadzany Itotal (10/350) µs: 25 kA

Zdolność gaszenia prądu następczego Ifi (N-PE): 100 A

Odporność na zwarcie ISCCR: 25 kA

Poz. ochrony Up (L-N): ≤ 1,2 kV

≤ 1,6 kV (30 kA - 8/20 µs)

Poz. ochrony UP (L-PE): ≤ 2 kV

Poz. ochrony Up (N-PE): ≤ 1,7 kV

Napięcie resztkowe Ures (L-N): ≤ 1,2 kV (przy In)

≤ 1,1 kV (przy 10 kA)

≤ 1 kV (przy 5 kA)

≤ 0,9 kV (przy 3 kA)

Napięcie resztkowe Ures (L-PE): ≤ 2 kV (przy In)

≤ 1,5 kV (przy 10 kA)

≤ 1,2 kV (przy 5 kA)

≤ 1,1 kV (przy 3 kA)

Napięcie resztkowe Ures (N-PE): ≤ 0,6 kV (przy In)

≤ 0,5 kV (przy 10 kA)

≤ 0,5 kV (przy 5 kA)

≤ 0,4 kV (przy 3 kA)

Zachowanie TOV dla UT (L-N): 415 V AC (5 s / withstand mode)

457 V AC (120 min / safe failure mode)

Zachowanie TOV dla UT (N-PE): 1200 V AC (200 ms / withstand mode)

Czas zadział. tA (L-N): ≤ 25 ns

Czas zadział. tA (L-PE): ≤ 100 ns

Czas zadział. tA (N-PE): ≤ 100 ns

Maksymalne zabezpieczenie wstępne w instalacjach przelotowych V: 80 A (gG - 16 mm²)

Maksymalna wartość bezpiecznika w instalacjach w układzie promieniowym: 160 A (gG)
